Dettagli

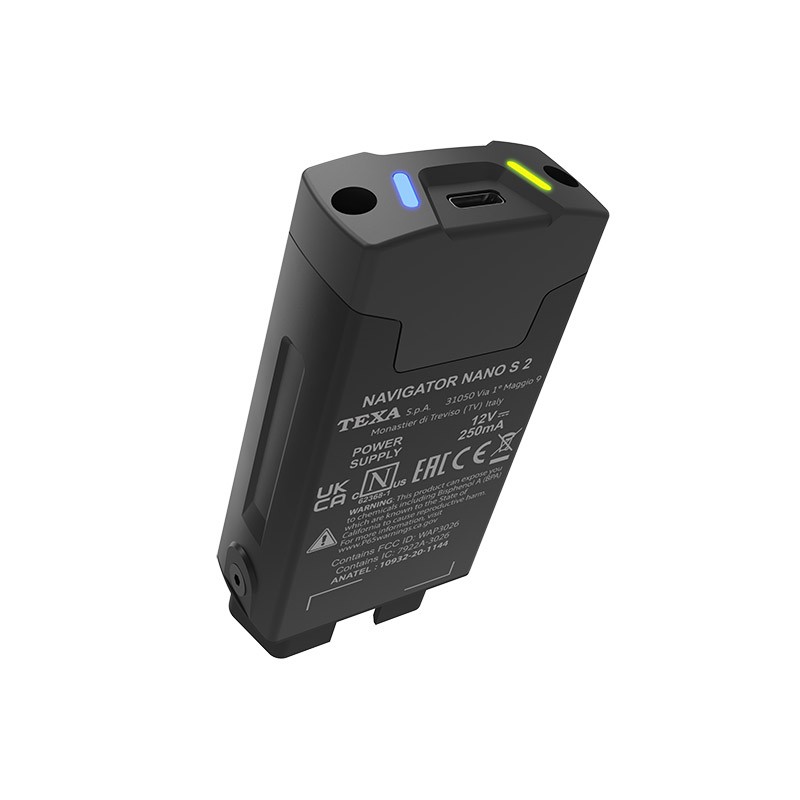

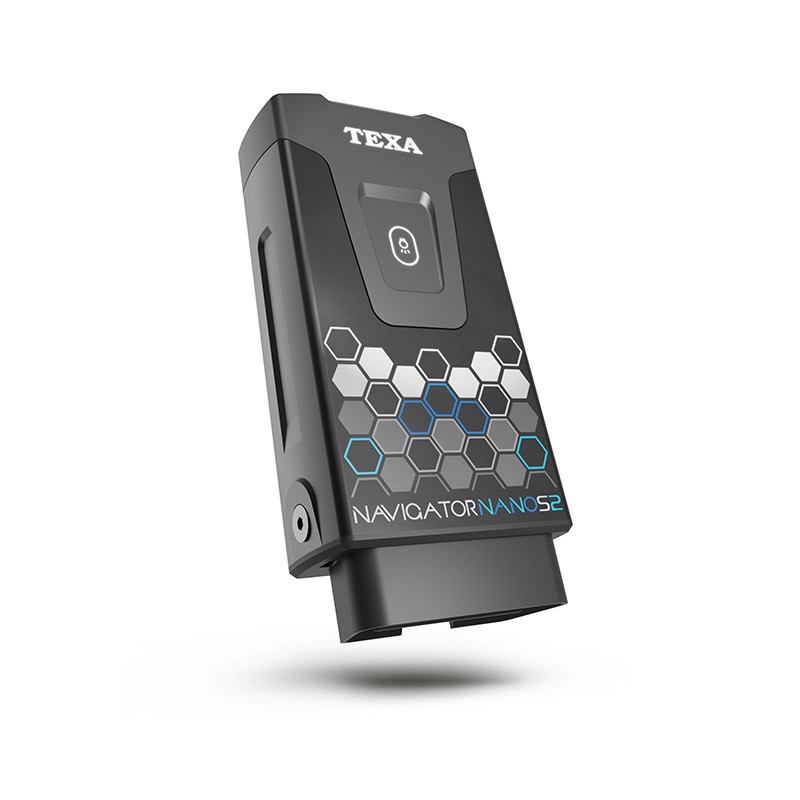

NAVIGATOR NANO S2
La soluzione di base tra le interfacce veicolo messe a disposizione da TEXA.
Piccola, robusta, leggera ed ergonomica, è stata sviluppata appositamente per le operazioni di diagnosi in ambito CAR.
Tutto in NAVIGATOR NANO S 2 è stato accuratamente progettato e realizzato per incontrare a pieno le esigenze dell’officina moderna, dando vita a un’interfaccia ricca di dettagli tecnici innovativi.
Basti pensare al nuovo processore di ultima generazione, alla memoria da 8 GB e una connettività avanzata che comprende un modulo Bluetooth 5.0.
NAVIGATOR NANO S 2, inoltre, è compatibile con i protocolli di comunicazione CAN FD, supportando la gestione simultanea dei 3 canali, e DoIP.
Specifiche Tecniche
Processore: CORTEX M7 STM32H735AGI6 up to 550 MHz, 1MB FLASH, 564KB RAM
SRAM: 16 MBits organized in 1024K x 16 bits
eMMC: 8 GByte on an 8-bit bus
Memoria Flash esterna: 16 Mbit flash NOR organized as 1M x 16bit
Batteria interna: A polimeri di litio, singola cella
3.7 V 130 mA/h
LP401429-PCM-LD
Batteria veicolo: Gestione sistemi a 12 Vdc
Tensione di alimentazione nominale: OBD: 12 V *
Comunicazione wireless: Bluetooth 5.0 class1
Banda di frequenza di funzionamento: 2402 … 2480 MHz
Massima potenza a radiofrequenza trasmessa: 10 dBm
Collegamento wired:
• Virtual COM Via USB Full Speed
• USB C: 5 V *
Commutatore elettronico: 2 vie, 13 posizioni indipendenti
Connettore diagnostico: OBD
Protocolli supportati:
• Blink codes
• K, L (with 60 mA current protection)
ISO9141-2, ISO14230
• CAN_FD 11898-2:2016 3 channels
• CAN ISO 11898-3
• CAN SAE J2411 Single Wire
• SAE J1850 PWM e VPW
• Ethernet DoIP ISO13400-3
Connettore alimentazione: OBD
Interfaccia utente:
• LED RGB x4
• Buzzer
Consumo: 12 V tensione continua , 250 mA
Temperatura di funzionamento: 0 °C … 40 °C
Temperatura di stoccaggio: -20 °C … 60 °C
Temperatura di carica batteria: 0 °C … 45 °C
Peso: 72 g
Condizioni ambientali:
• Uso: interno ed esterno
• Altitudine: < 2000 m
• Fluttuazioni della tensione di alimentazione: ±10%
• Categoria di sovratensioni: II
• Grado di inquinamento: 2
• Umidità massima relativa 80% per temperature fino a 31 °C, decrescente linearmente al 50% a 40 °C
Direttive:
RED 2014/53/EU
RoHS 2011/65/EU e Direttiva delegata 2015/863/EU
Regolamenti:
Radio Equipment Regulation 2017 No. 1206
RoHS Regulation 2012 No. 3032
Compatibilità elettromagnetica:
ETSI EN 301 489-1
ETSI EN 301 489-17
Sistemi radio: ETSI EN 300 328
Sicurezza elettrica:
EN 62368-1
EN 62368-3
EN 62311
